5線和6線空調電子膨脹閥線圈用萬用表測量好壞的方法
2018-02-19
長寧電工
19,502
空調電子膨脹閥常用的有三花Sanhua、鷺宮saginomiya、丹佛斯Danfoss、艾默生Emerson、卡樂CAREL、盾安DunAn、不二工機fujikoki等品牌,在空調維修當中,我們經常要在現場檢測空調電子膨脹閥線圈正常與否。通常我們可以用萬用表電阻檔測量出線圈的阻值，以此來判斷空調電子膨脹閥線圈是不是正常。目前空調常用的電子膨脹閥線圈主要分4線線圈、5線線圈和6線線圈。即便是不同品牌的空調電子膨脹閥，線圈的標稱阻值基本一致，差異不大。
空調電子膨脹閥線圈的阻值誤差容許最大不可超過5%,因?yàn)榭照{(diào)電子膨脹閥線圈內部構造的原因,線圈的內部銅導線線徑非常細,空調廠家生產工藝的控制及絕緣材料的灌封工藝都會導致阻值的細微變化?？照{(diào)電子膨脹閥使用運行一段時間以后，會受到周邊環境溫度及控制器輸出電流變化的影響。線圈也容易產生匝間短路，這樣就會導致線圈阻值變化較大。這就是空調電子膨脹閥線圈損壞的直接原因。因此通過測量線圈阻值，是檢查空調電子膨脹閥線圈正常與否最為直接的方法。
馬鞍山空調維修師傅將脈沖最大步數480步和500步的電子膨脹閥5線線圈以及6線線圈用萬用表測量方法，標稱阻值圖片標明，方便維修測量：
上圖所示，空調電子膨脹閥插頭可以分為兩面，及正面觸點和反面插槽，通過插頭的正面觸點，用萬用表可以直接測量出線圈的阻值。以下標稱阻值的測量都是測量正面觸點。注意：由于空調電子膨脹閥線圈阻值比較小,測量時應選擇萬用表應該選擇100Ω電阻檔。

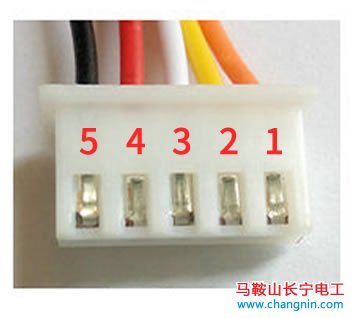

5線空調電子膨脹閥線圈萬用表測量方法以及各腳之間正常阻值：
1腳和2腳為47Ω±3 1腳和3腳為47Ω±3 1腳和4腳為47Ω±3 1腳和5腳為47Ω±3
2腳和3腳為94Ω±3 2腳和4腳為94Ω±3 2腳和5腳為94Ω±3 3腳和4腳為94Ω±3 3腳和5腳為94Ω±3 4腳和5腳為94Ω±3

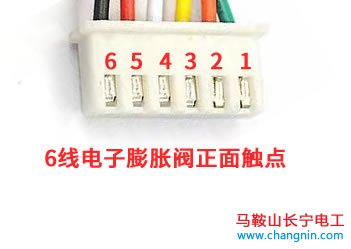

6線空調電子膨脹閥線圈萬用表測量以及各腳之間正常阻值：
1腳和2腳為無窮大 1腳和3腳為47Ω±3 1腳和4腳為無窮大 1腳和5腳為47Ω±3 1腳和6腳為無窮大
2腳和3腳為無窮大 2腳和4腳為47Ω±3 2腳和5腳為無窮大 2腳和6腳為47Ω±3 3腳和4腳為無窮大 3腳和5腳為94Ω±3 3腳和6腳為無窮大 4腳和5腳為無窮大 4腳和6腳為94Ω±3
