警告：在檢測故障時，插拔連接器前需確保電源處于關閉狀態， 不可帶電操作，注意用電安全！

1. 通訊故障

1、可能原因：室外電腦板壞、室內電腦板壞、連接線接線錯誤或接觸不良、系統缺氟

2、排查步驟：

首先先檢查室內外連接線是否存在破損，連接是否正確，如正確， 請按照說明書的方法使用檢測儀，上電并遙控開機進行檢測。

①、如果上電后空調可以正常運行一段時間后再報通訊故障，則可檢測出風溫度或盤管溫度，判斷是否缺氟。

②、 如果檢測結果為 E71， 說明室內板存在通訊故障，同時可強制啟動室外機運行 1 分鐘判斷外機是否存在其他問題，檢測完成后更換室內板即可。

③、 如果檢測到室外機不能啟動， 檢測儀上顯示“—”，表示接收不到室外機傳來的數據，說明室外機存在通訊故障， 如果顯示結果為 E72，則說明室外機存在通訊故障；

④、 對于老機型，室外機區分為主板和模塊板， 這時需斷電后打開室外機罩殼，拔下室外主控板與模塊板之間的通訊線與電源線（5V、 15V），重新上電并遙控開機檢測， 同時可觀察板子上器件外觀是否有損壞，線束是否接插牢靠。一種情況檢測結果為 F3， 則說明故障源在模塊板；另一種情況檢測結果仍為 E72，則可以判斷室外主板通訊存在故障， 同時可觀察室外主板 LED2（310V）燈，如果燈滅，則初步判定模塊板存在故障，如果燈亮，則主板存在故障。

⑤、 如果檢測結果為 E7，則再次確認檢測儀連接線是否正確，連接室內側和室外側的方向是否正確，火線、零線是否接反，如全部正確，則判斷為室內板與室外板均存在故障， 需要對室內機及室外機進行逐一排查。

2. 傳感器類故障

1、 可能原因： 連接線不良、 傳感器不良、 室內板、 室外主控板不良

2、排查步驟：

第一步：檢查傳感器接查是否良好，傳感器線組和主板連接中間線組是否有破損及斷裂；

第二步：確定傳感器接插沒問題后，把傳感器插頭拔下，使其溫度接近環境溫度，用萬用表量傳感器的電阻值；

第三步：大概估算此時環境溫度，反查對應的溫度表電阻值；（注：當室溫為 25度時，傳感器阻值對應為 10K，溫度升高，傳感器阻值減小，溫度降低，阻值增大），若溫度對應電阻阻值偏離很大（偏差在 5 度以上），則判斷傳感器故障，更換相應傳感器；若溫度阻值偏差很小，則判斷為電控板故障，更換電控板。

3. CBD 與模塊通訊故障

1、可能原因： 主板壞、模塊板壞、連接線壞

2、排查步驟：

第一步：檢查室外主板與模塊板的線束是否有破損或者連接不良

第二步：檢測儀檢測出 F3，如果線束正常，則問題出現在模塊板上，更換模塊板。

4. 模塊板 IPM 過流保護

1、 可能原因： IPM 模塊故障、壓縮機故障、壓縮機連接線斷路

2、排查步驟：

模塊保護一般是由于模塊本身故障，模塊散熱不良，空調運行功率過大超過模塊限值導致。

第一步：先觀察壓縮機連接線是否存在損傷或者燒毀。

第二步：觀察如果上電待機情況下出現模塊保護，則說明模塊本身已損壞，直接更換模塊板。

第三步：如果運行過程中出現模塊保護，則先觀察室外機散熱是否良好，是否因?yàn)榛仫L(fēng)短路，或外風機散熱不良，造成模塊組件工作溫度過高出現保護。

第四步：若散熱良好，則用萬用表檢測模塊 310V 直流輸入電壓是否正常，若不正常，則更換更換模塊板，若正常，拔下壓縮機對接端子，用萬用表電阻檔檢測壓縮機三相繞組阻值是否平衡，若不正常則更換壓機，若正常，檢測模塊與散熱器上的散熱硅脂是否風化造成散熱不良，模塊散熱器螺釘是否打緊。
5.室內 PG 電機故障

1、故障現象（柜機顯示，掛機不顯示）：

掛機需查故障履歷；柜機室內顯示板顯示 E14

注： 由于一拖一通訊協議不傳室內機故障， 檢測儀不報此故障

2、 可能原因： 風機內部導線斷路、 風機過溫保護、 風機引出線斷路、 PCB 不良

3、排查步驟：

第一步：重新上電開啟空調，目測室內電機是否能旋轉？

第一種情況：室內電機完全不轉

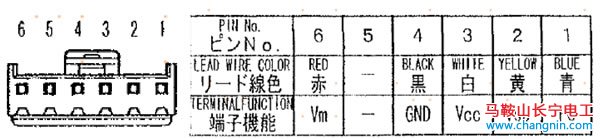

1、 用萬用表直流電壓檔檢測電機強電輸入端子310V是否正常，（紅線與黑線）。若無310V直流電壓，則更換室內主板。

2、檢測輸入端子弱電（黑線與白線） 15V 是否正常，若無 15V 直流電壓，則更換室內板。

3、檢測室內主控板電機轉速控制信號端子（黃線與黑線）之間是否有 2.7V 左右控制電壓輸出，若無輸出，則更換室內主板，若有輸出，則更換電機。第二種情況： 室內電機運轉了一會出現風機失速

1、斷開整機電源，待室內機電容放電完畢后，拔出室內電機插子，用萬用表電阻檔測量電機反饋端（藍線與黑線）的電阻，正常情況下值為 6kΩ左右，當測阻值為無窮大或 0 時，更換室內電機，若阻值正常，則故障點在電控板上。

6. 室外直流風機故障

1、 可能原因：室外主板壞、 風機故障2、排查步驟：

第一種情況：室內電機完全不轉

1、用萬用表直流電壓檔檢測電機強電輸入端子310V是否正常，（紅線與黑線）。若無310V直流電壓，則更換室外主板。

2、檢測輸入端子弱電（黑線與白線） 15V 是否正常，若無 15V 直流電壓，則更換室外主板。

3、檢測室外電機控制信號端子（黃線與黑線）之間是否有 3.9V 左右控制電壓輸出，若無輸出，則更換室外主板，若有輸出，則更換電機。

第二種情況：室外電機運轉了一會后不轉

1、斷開整機電源，待室外機電容放電完畢后，拔出室外電機插子，用萬用表電阻檔測量電機反饋端（藍線與黑線）的電阻，正常情況下值為 9.9kΩ左右，當測阻值為無窮大或 0 時，更換室外電機，若阻值正常，則更換室外主板。

7. AC 電流過流保護

1、 可能原因： 模塊壞、 壓機壞、 系統異常

2、排查步驟：

AC電流過流保護是由模塊板傳來的總電流，由室外主板EE判斷。

第一步：重新上電開機，如果壓機未啟動上電就報故障，則更換模塊板。

第二步：如果上電開機運行一會后停機報故障，則斷電，待室外機電容放電完后，查看壓機線是否正常，用萬用表檢測壓機三相繞組是否平衡，如果不平衡，則更換壓機，如果平衡，則更換模塊板。

8. 電源過壓/欠壓保護

1、 可能原因： 系統異常、 模塊板壞

2、排查步驟：第一步：開機觀察室內風機是否運轉正常，用萬用表檢測 310V 是否正常？

第二步：在停機瞬間系統壓力大時，母線電壓波動大，會導致保護。檢測用戶家220V 是否正常，正負波動不超過 10%，若波動大，可建議選配穩壓器。

第三步：若用戶家電壓正常，則更換室外主板。

9. 排氣溫度保護

1、 可能原因： 排氣傳感器壞、 室外主板壞、 缺氟

2、排查步驟：

第一步：先檢查排氣傳感器是否正常，插接是否牢靠；

第二步：可通過出風口溫度檢查系統是否缺氟?

第三步：更換室外主板

10. 位置檢測回路故障

1、 可能原因： 壓縮機線束不良、 模塊板、 壓縮機

2、排查步驟：

第一步：檢查室外 U、 V、 W 三相壓縮機線序是否正常，線束是否存在破損現象。

第二步：用萬用表檢測模塊板 P 與 N 之間 310V 直流電壓是否正常，若正常，在整機斷電狀態下，單獨測試壓機三相繞組的阻值是否平衡，若正常，更換室外模塊板，若不正常，更換壓機。

11.EEPROM 故障

1、可能原因： EEPROM 數據錯誤或受干擾被改寫、 EEPROM 器件受損

2、排查步驟：

一旦報出 EEPROM 故障，更換相應電控板。
