一． 前言

歡迎使用海爾變頻空調檢測儀，本產品是方便售后服務人員維修海爾變頻空調而專門設計的， 通過通訊協議報故障，兼容海爾全球空調產品，能夠顯示室外環境溫度、排氣溫度、 室內盤管溫度、運行頻率、 室外盤管溫度、 整機電流等狀態參數，并快捷的判定通訊故障是由室內機的原因，還是室外機的原因，提高維修效率。

下面對檢測儀的使用方法做簡單介紹。

二． 注意事項

1、注意用電安全，在連接使用測試儀之前， 請確?？照{(diào)整機不帶電。使用完成后，請?zhí)貏e注意檢查端子與聯機線之間是否緊固，以免發生次生故障。

2、本產品屬于精密測量?jī)x器，請?jiān)谑褂弥斜苊獾洌駝?dòng)，受潮，淋雨，腐蝕等情況，請不要拆卸外殼后使用，以免觸電。

3、 在每次使用時， 給空調上電后必須要遙控開機，保證檢測儀正常得電。

三． 使用方法

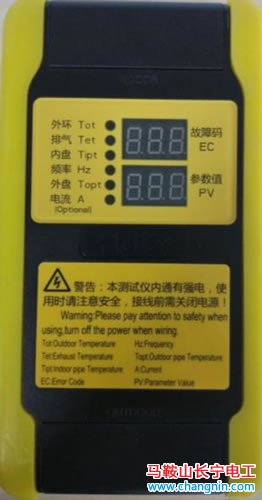

1、指示燈及數碼管介紹： 檢測儀上共使用 6 個指示燈， 2 個數碼管。 檢測儀的EC 數碼管顯示故障代碼； PV 數碼管輪流顯示其左側指示燈點亮?xí)r所代表的參數狀態信息，具體可參照檢測儀實物。

2、 接線說明：

①請將檢測儀的端子按照： 棕線—L（火線） 藍線—N（零線） 黑線—C（通訊）的對應關系連接，利用空調聯機線將檢測儀串聯在室內機與室外機之間，確保對應連接關系正確，否則是會導致誤判，甚至?xí)p壞檢測儀。

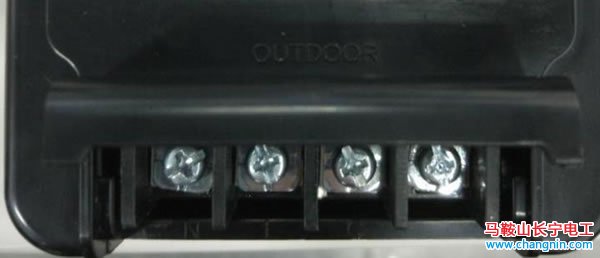

②檢測儀上標有“INDOOR”字樣代表該側端子臺連接空調室內機，標有“OUTDOOR”字樣代表該側端子臺連接空調室外機。

場景 1，維修人員可依據現場條件， 選擇不同的連線方式。 如果室內機比較方便拆卸聯機線，則可以將檢測儀上標有“INDOOR”字樣一側的接線端子 L、 N、 C通過“配線 1” 分別對應連接至室內機電腦板的火線、零線、通訊線上；將檢測儀上標有“OUTDOOR”字樣一側的接線端子 L、 N、 C 通過“配線 2” 分別對接至室內機端拆下來的聯機線上的火線、零線、通訊線端子上即可完成串聯連接。

場景 2，如果維修人員在室外側比較方便拆卸聯機線， 可以先取下室外機端子臺上的火線、零線、通訊線分別對應連接在檢測儀“INDOOR”字樣的 L、 N、 C 端子臺上，檢測儀“OUTDOOR”字樣的 L、 N、 C 通過“配線 1” 分別對應連接至室外機的火線、零線、通訊線端子臺上，完成串聯連接。

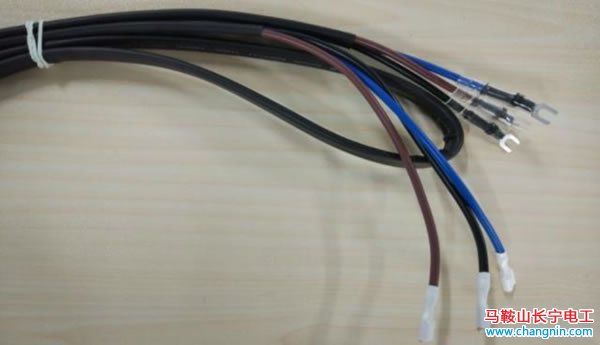

3、 配線參考圖：

配線 1


配線 2

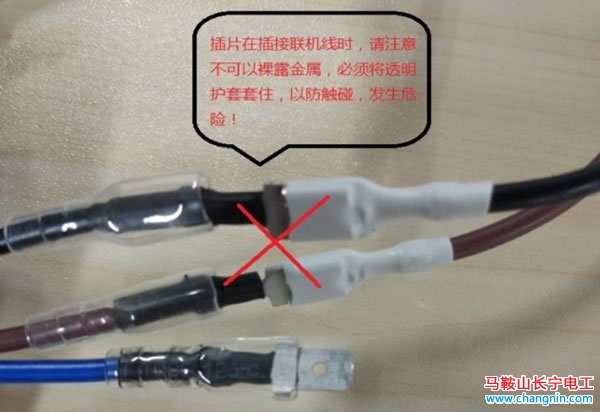

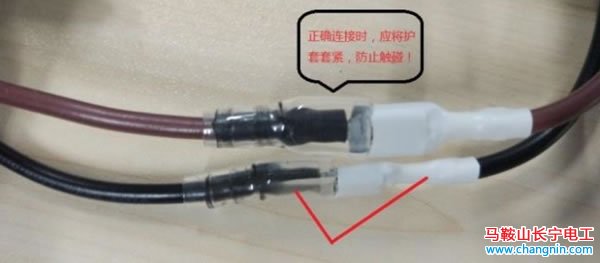

注意： 連接配線 2 時， 插片不可以裸露金屬，必須利用透明護套將其套住，以防端子間相互碰觸，發生危險。

四．檢測儀操作說明

第①步： 請等待空調完全斷電后，將檢測儀的上下兩側端子排按照接線說明串聯連接在室內機和室外機之間，保證接線正確，如果接反會造成誤判。

第②步： 將空調接入電源并立即遙控開機， 檢測儀指示燈會全部顯示 2 秒鐘后熄滅，進入檢測狀態。

第③步： 檢測儀在沒有接收到室外機電腦板傳來的數據時，數碼管會循環顯示“—”， 請耐心等待檢測結果，約 30s 左右顯示判斷結果。

第④步： 查詢故障代碼定義表，進行相應的維修更換， 檢測完畢后， 關機并切斷空調電源，等待室外機放完電后再進行拆線。

注意： 請務必確保連線正確，否則檢測儀會檢測不準確！

1、“000”代表室內機電腦板與室外機主控板之間的通訊正常；

2、“E71”代表室內機通訊故障；

3、“E72”代表室外機通訊故障；

4、“E7”代表室內機與室外機均存在通訊故障；

5、 如果檢測到內機存在通訊故障，檢測儀會驅動外機運行 1 分鐘來判斷室外機是否存在故障；

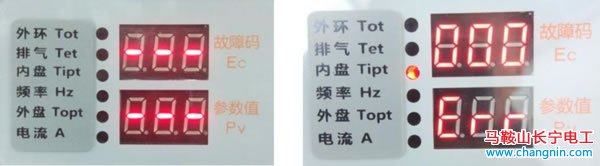

6、 如果外環溫、外盤管、內盤管傳感器開路或是異常時，當檢測到相應傳感器時， PV 數碼管會顯示 Err，代表該傳感器出現故障。
